前些日子我做了有關於如何從8X8 RGB LED燈板看運算思維，今天因為ePy實驗室又新增積木，多了一些功能之後，我來做出更多有趣的燈板顯示。
「從8X8 RGB LED燈板看運算思維」這個主題我想應該會變成一個系列，只要有新的想法或做出不同的功能，我就會分享出來供給大家製作。
首先進入線上實驗室，點選視窗右上角的齒論，進入『版本選擇』請選擇『進階版』後關閉視窗，這時候我們可以從主機板中的LED看見新的積木。
這次吳老師新增了像是亮度、座標、畫布和陣列，這些功能無論是在使用上或教學上都會變得相當實用！
那我們就開始吧
首先，我們先來製作一個叉叉
首先我們觀察到結果的畫面後，先來拆解問題。
就如同OLED顯示器一樣，燈板(畫布)最左上角的座標為(1,1)，往右水平方向x遞增，往下垂直方向y遞增，所以如果以同個水平來看，第一排出現的LED座標就會是(1,1)，(8,1)，第二排出現的LED座標就會是(2,2)，(7,2)以此類推，到了中心點之後就會反過來。
接著我們找出模式。
其實一次看兩排是很不直觀的，如果我先看從左上到右下的這一條LED，就會發現他的x座標為遞增；反之，看從右上到左下的這一條LED，他的x座標是遞減，另外y座標都是遞增，因此LED點亮的模式就出現了。
然後我們會發現它的顏色是對稱的，每當y遞增一次，顏色就會改變一次，在這邊提示大家，它的顏色是從暖色系慢慢地變成冷色系，這部分該如何調整呢？待會兒說明。
接下來我試著把程式碼給拼接出來
最外圍的while迴圈先不用看，我們注意到如果要使用座標控制LED燈板的時候，需要先設置「彩色燈 畫布」，畫布會將LED的陣列先準備好；最後要「設置彩色燈 畫布顯示」，這兩個部分是必須的。
接著，我使用一個變數：item作為x、y座標的設定，同時也是設定色相的變化。
左上到右下的順序很簡單，就讓x與y座標在每次迴圈中遞增就好，反向的右上到左下的順序就將x座標遞減，最後將設置好的座標與顏色透過「設置彩色燈 畫布顯示」一次性地顯示出來就好。
將程式碼燒錄之後，我們就可以看到LED慢慢地點亮，範例影片。
接下來可以做出不同的變化，例如加快點燈的速度、或是增加關閉LED的變化等等。
那我要特別說明的是LED顏色的部分，這邊很特別的是採用HSV的方式，與以往RGB的方式不同。在積木區中兩個方法都可以執行，但這次吳老師特別加入HSV的應用，對我來說是大大提高Python在操作WS2812彩色燈的應用，這要怎麼說呢？
首先，如果大家有學過影像辨識，在學習影像辨識時，機器視覺與人眼視覺的邏輯是不同的，簡單說的話機器視覺看的是HSV而不是RGB，這個原因很簡單：RGB並不直覺。
所以習慣HSV之後，在回來看RBG就會變得很卡，不太清楚RBG三個數值整合後到底會出現什麼顏色。
雖然說HSV在學生階段不太會使用到，但在國中物理的光學，可以作為延伸的教材教授給學生補充知識，透過LED燈板時做出結果，我個人是非常認同加入HSV的概念。

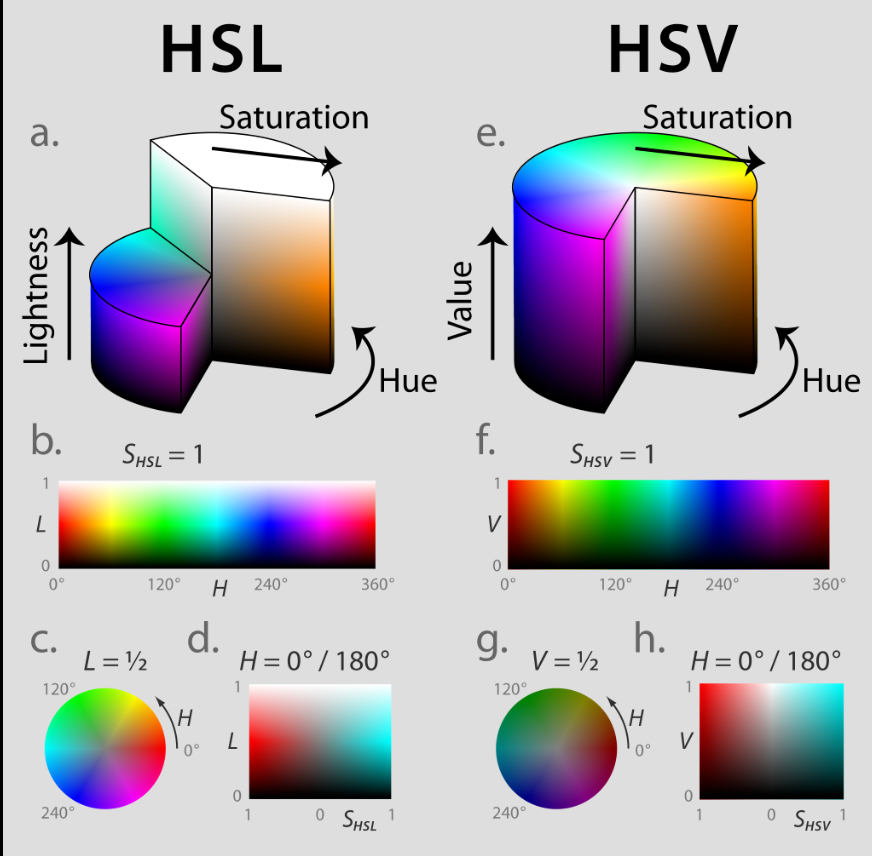

那HSV到底是甚麼呢？上維基百科會找到很多的資料，簡單來說HSV就是色相、飽和度、明度。
色相是將彩虹的順序分成360度，他是一個圓形的概念
所以如上圖所示，你可以發現從0度開始就是紅橙黃綠藍靛紫的順序，然後再回到紅色。而H和V則會使該顏色做不同的變化，其值都是0~100%，這就很好理解。
在積木中，吳老師把HSV與RGB之間做運算後，就可以得到我們人眼所看到的顏色。
網路上有一些HSV的模擬器可以使用，建議大家可以去玩玩看，連結在這邊。
因此，一樣是紅色，在不同飽和度和明暗度下，就會呈現出不同的感覺，而這種感覺其實是很好理解的，也就是說HSV其實比較直觀。
今天的分享就先到這邊，下次見。
